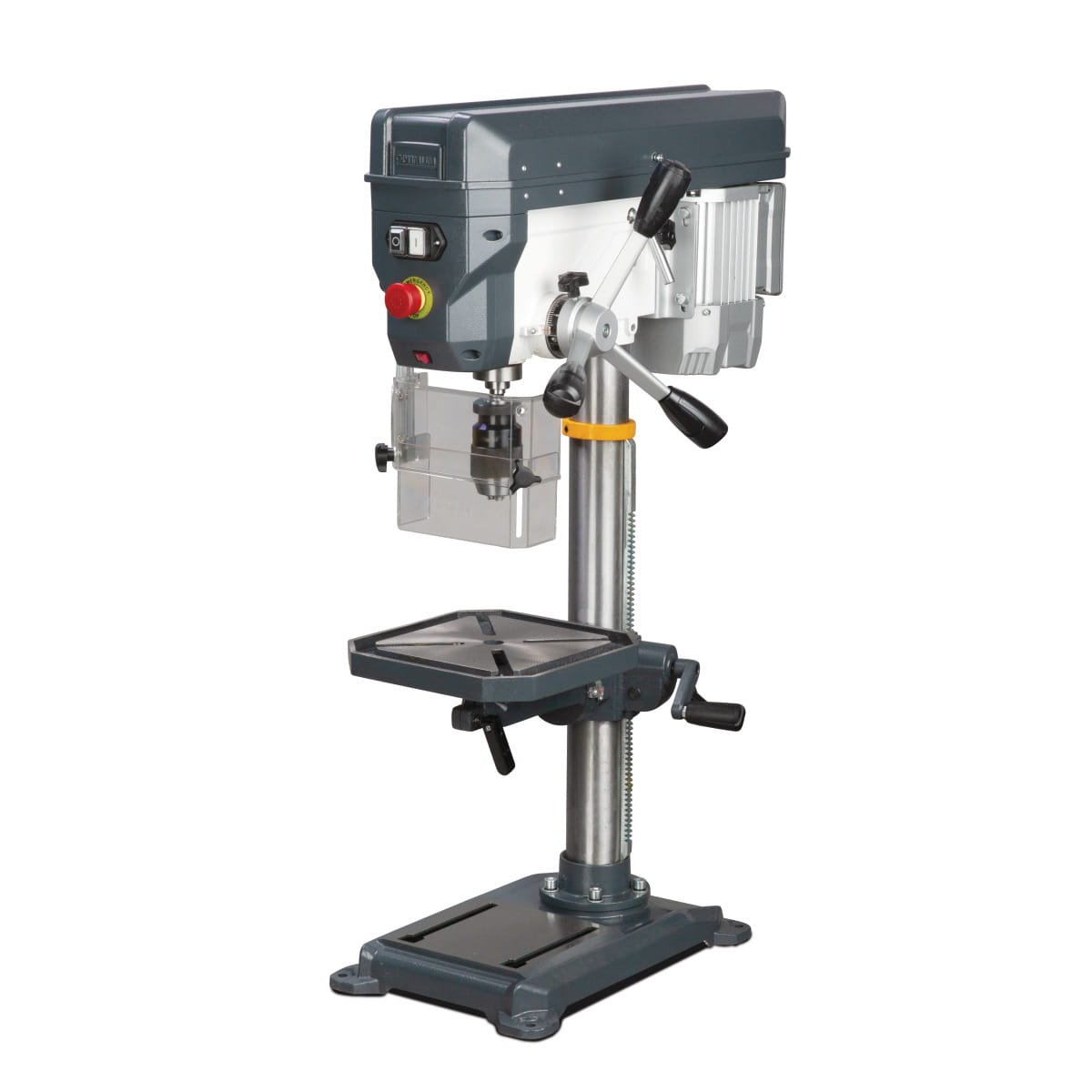

Optimum DQ 22-400V - Wiertarka stołowa z napędem pasowym do 16 mm
Opis
Opis wiertarki stołowej Optimum DQ 22-400V:
- Oddzielny przełącznik zatrzymania awaryjnego silnika.
- Dokładne wykonanie odwiertu, dzięki ograniczniku głębokości wiercenia.
- Stabilna praca przy stole wiertarskim przez precyzyjne obróbkę stołu.
- Stół wiertarski z ukośnymi rowkami teowymi do montażu opcjonalnego imadła , wraz z kanałem do odprowadzania chłodziwa ( modele wiertarek DQ 18/ DQ 22).

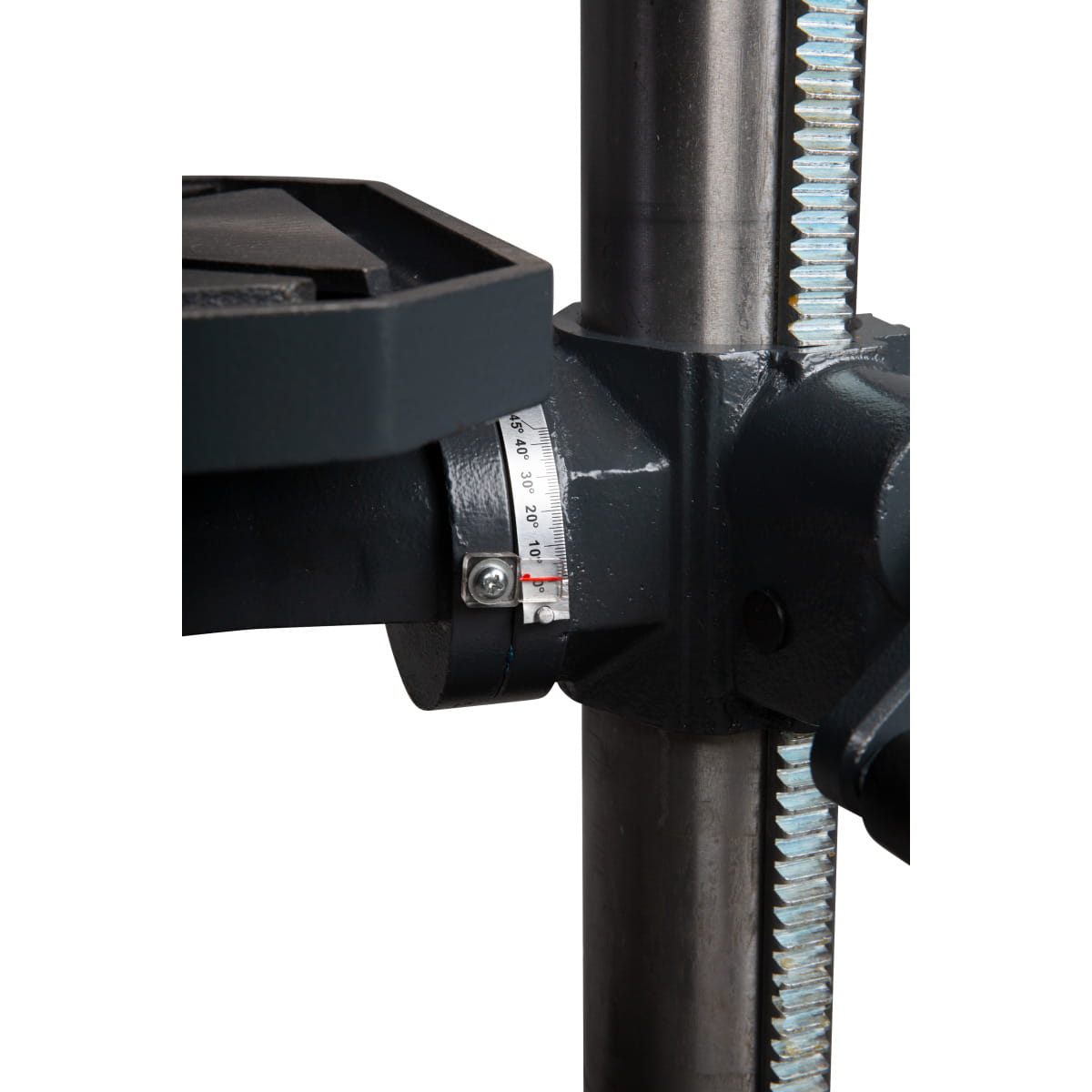

- Możliwość przechyłu stołu o +/- 45 stopni.
- Możliwość obrotu stołu o 360 stopni.

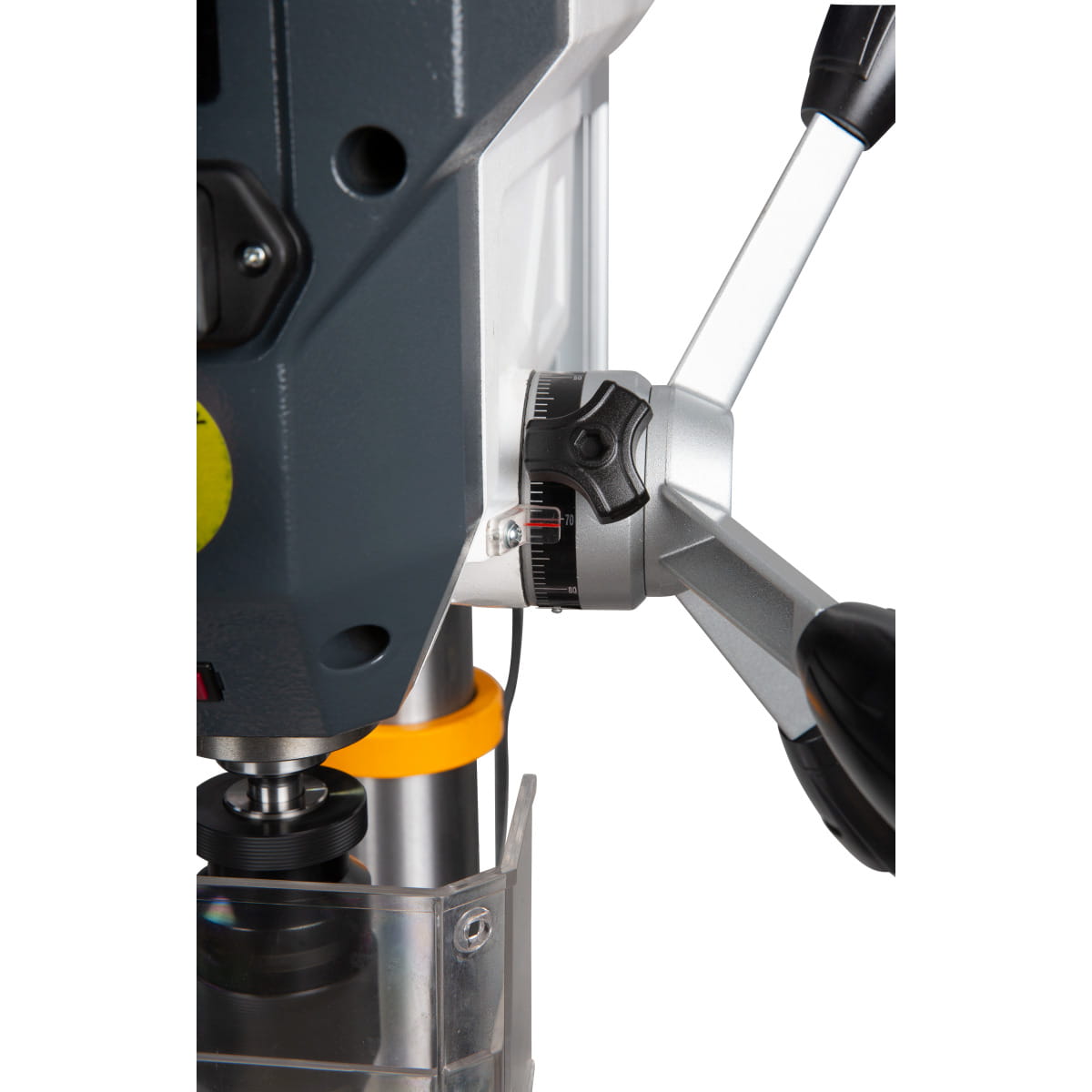

- Dźwignia wysuwu wrzeciona wykonana z odlewu ciśnieniowego aluminium typu "Quill" z miękkimi uchwytami.
- Precyzyjnie wykonany otwór wrzeciona wiertarki, z wrzecionem na precyzyjnych łożyskach kulkowych.
- Elektronika zabezpieczająca o napięciu stałym 24 V.
- Koncentryczność wrzeciona wiertarskiego lepsza niż 0,03 mm gwarantowana przez firmę Optimum! Mierzona we wrzecionie wiertarskim maszyny.
- W standardzie z maszyną, wysokiej jakości uchwyt wiertarski bez kluczykowy.
- Pasy klinowe jakości GATES.
- Duża stopa/ płyta podstawy wiertarki gwarantująca stabilność podczas pracy.
- Podstawa z rowkami teowymi do montażu opcjonalnych narzędzi.
- Konstrukcja stopy wiertarskiej mocno z tyłu żebrowana.

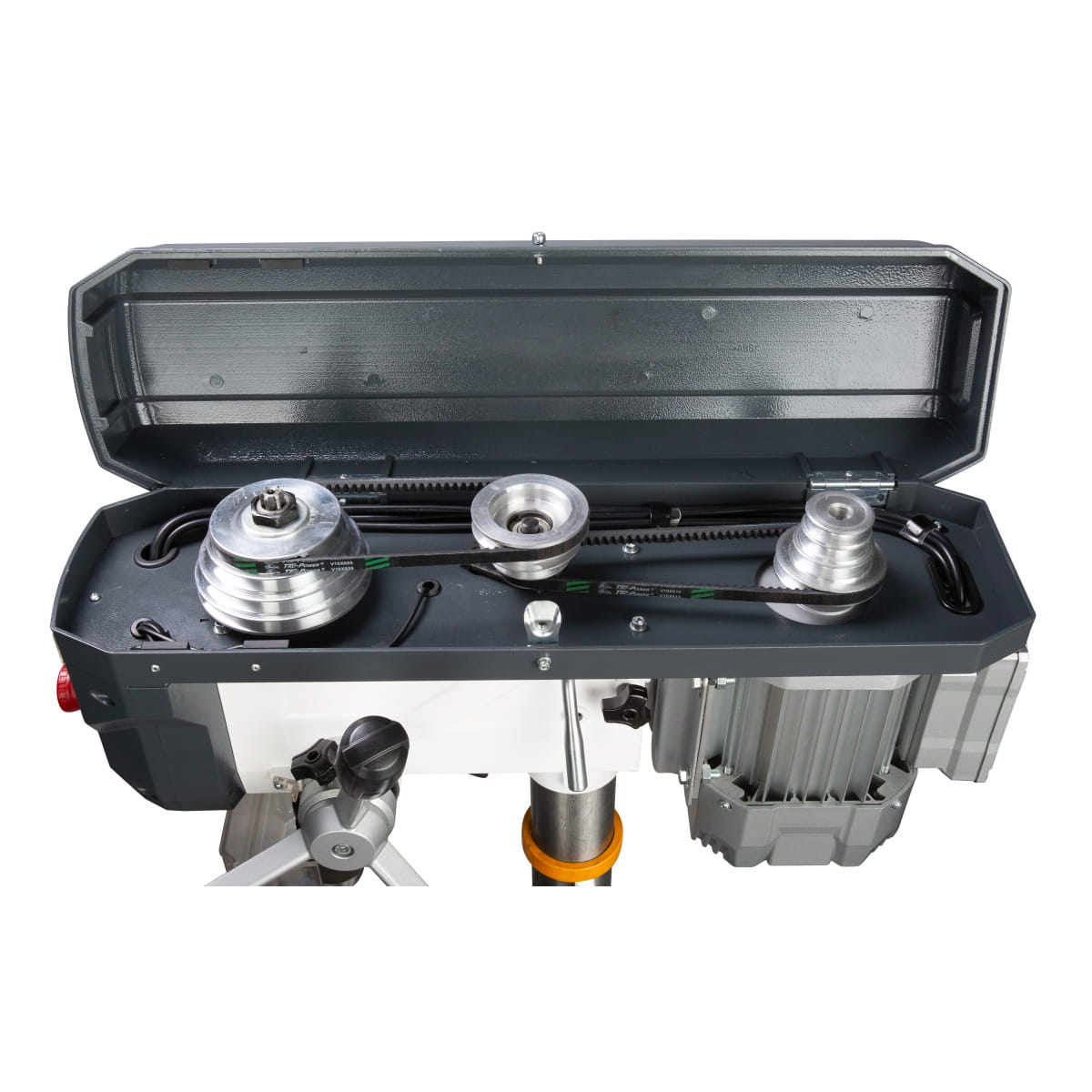

Przekładnia pasowa w modelu DQ 22:
- Przeniesienie mocy dzięki aluminiowym kołom pasowym w połączeniu z zębatym paskiem klinowym jakości GATES.
- Osłona przekładni pasowej z wyłącznikiem krańcowym bezpieczeństwa.
Wyposażenie standardowe wiertarki DQ 22-400V:
- Uchwyt szybko zaciskowy wiertarski 1-16 mm.
- Narzędzia.
- Stożek Morse'a MK 2 / B16.
Dane techniczne modelu DQ 22-400V:
Wymiary i wagi
- Średnica kolumny 70mm
- Długość (produktu) ok.700mm
- Szerokość/głębokość (produkt) ok.351mm
- Wysokość (produktu) ok.1006mm
- Waga (netto) ok.41,7kg
Wydajność wiercenia
- Zdolność wiercenia w stali (S235JR) 16mm
- Stal o wydajności wiercenia ciągłego (S235JR) 14mm
Stół wiertarski
- Stół wiertarski Powierzchnia robocza Długość 270mm
- Stół wiertarski Powierzchnia robocza Szerokość 270mm
- Stół wiertarski Rodzaj rowków teowych przekątna
- Stół wiertarski T-slots Rozmiar 14mm
- Stół wiertarski T-sloty Liczba 2
- Obrót stołu wiertniczego 360°
- Nachylenie stołu wiertniczego± 45°
- Stół do wiercenia pod kątem nośności 15kg
- Wrzeciono dystansowe - stół wiertarski max.460mm
Zakres prędkości
- Zakres prędkości 300 – 2300min¯¹
- Liczba zakresów prędkości 12Etapy
- Dane elektryczne
- Moc silnika napędowego 0,55kW
- Napięcie zasilania 400V
- Częstotliwość sieci 50Hz
Podstawa maszyny - Wrzeciono dystansowe - stopa maszyny max.639mm
- Podstawa maszyny Powierzchnia robocza Długość 191mm
- Podstawa maszyny Powierzchnia robocza Szerokość 187mm
Wrzeciono
- Uderzenie rękawa 85mm
- Uchwyt wrzeciona MT 2
- Zaproszenie 169mm
