Optimum MH 20V - Wiertarko-frezarka 230V o mocy 750W
Opis

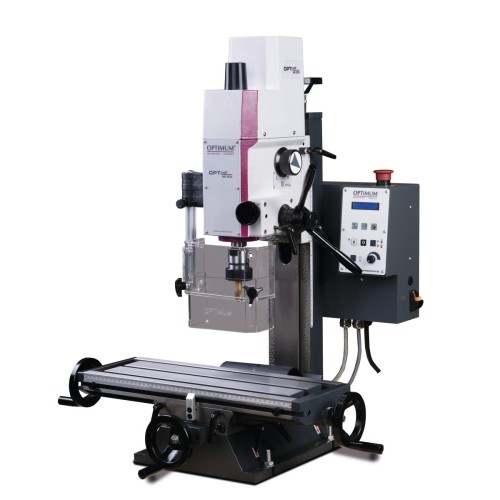

Zdjęcie przedstawia model MH 20 VLD.
Wysokiej jakości obrabiarka do metalu firmy Optimum MH 20V:
- Stół roboczy o wymiarach 510 x 180 mm
- Precyzyjny wysuw pinoli za pomocą skalowanego pokrętła w przedniej części panelu
- Precyzyjne wykończenie
- Przyjazna dla operatora membranowa klawiatura panelu sterującego – łatwa do czyszczenia
- Sterowanie maszyny napięciem bezpiecznym 24 V
- Czytelny wyświetlacz cyfrowy dla prędkości i głębokości wiercenia
- Awaryjny wyłącznik na obudowie sterowania
- Silnik z dwustopniowym przełożeniem dla przeniesienia pełnej mocy silnika
- Mocny silnik prądu stałego z ciągłym monitoringiem prądu
- Elektronika sterująca ze zintegrowanym sterowaniem przekaźnikiem
- Głowica wiertarsko – frezująca przechylna o ± 90 stopni do prac frezarskich i wiertarskich w każdym położeniu kątowym
- Przesuwy osi ustawiane bez luzu regulowanymi zaciskami
- Przełącznik obrotów wrzeciona prawo/lewo
- Oświetlenie przestrzeni roboczej
- Wysoka współosiowość wrzeciona dzięki łożyskom stożkowym
- Stabilna prowadnica o przekroju w kształcie jaskółczego ogona precyzyjnie szlifowana oraz skrobana, z regulowanymi listwami klinowymi
- Wszystkie prowadnice są szlifowane oraz skrobane (kanałki olejowe do smarowania)
- Dwurzędowe łożyska kulkowe skośne w osiach, ustawiane bez luzu
- Mieszek falisty jako osłona prowadnicy osi Y
- Osłona ochronna o regulowanej wysokości z mikrowyłącznikiem, chroniąca przed wyrzucanymi wiórami do maksymalnej ochrony użytkownika
- Oś X, Y i Z z gotowym rowkiem do późniejszego montażu taśm magnetycznych dla montażu elektronicznego odczytu cyfrowego
Wyposażenie standardowe:
- Narzędzia do obsługi
Dane techniczne modelu, MH 20V:
- Napięcie elektryczne: 230 V / 1 Ph ~50 Hz
- Moc silnika napędu wrzeciona: 750 W
- Średnica wiercenia w stali (S235JR): Ø 16 mm
- Średnica wiercenia ciągłego w stali (S235JR): Ø 12 mm
- Maks. średnica głowicy frezarskiej: Ø 52 mm
- Maks. średnica freza trzpieniowego: Ø 20 mm
- Wysuw tulei wrzeciona: 50 mm
- Średnica tulei wrzeciona: 60 mm
- Mocowanie we wrzecionie / śruba dociskowa: MK 2/M 10
- Odległość wrzeciona od kolumny: 170 mm
- Zakres wychylenia: ± 900
- Zakres prędkości obrotowych wrzeciona: 100 – 3000 min-1
- Zakres wychylenia: 2 stopnie, elektronicznie regulowana prędkość obrotowa
- Długość stołu: 510 mm
- Szerokość stołu: 180 mm
- Szerokość rowka teowego / rozstaw / ilość: 12 mm / 63 mm / 3
- Maksymalne obciążenie stołu krzyżowego: 50 kg
- Oś X przesuw: 280 mm
- Oś Y przesuw: 175 mm
- Oś Z przesuw: 210 mm
- Długość: 750 mm
- Maks. szerokość x wysokość: 650 x 820 mm
- Ciężar całkowity: 94 kg
