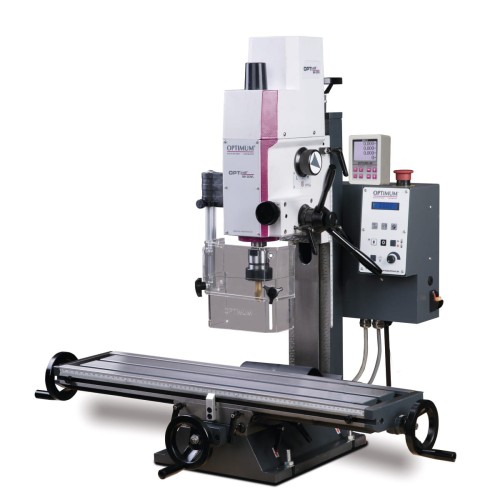

Optimum OPTImill MH 20VLD wiertarko-frezarka z cyfrowym wyświetlaczem DRO 5
Produkt na Zapytanie
dodaj do przechowalni
Opis
Optimum OPTImill MH 20VLD to zaawansowana i precyzyjna wiertarko-frezarka do metalu, wyposażona w cyfrowy 3-osiowy wskaźnik położenia DRO 5 oraz dynamiczny silnik prądu stałego (DC) o mocy 0,75 kW. Dwustopniowe przełożenie przekładni gwarantuje stabilne i mocne przeniesienie napędu w całym zakresie obrotów od 100 do 3000 min⁻¹. Zastosowanie wysokiej klasy łożysk stożkowych zapewnia wyjątkową dokładność ruchu obrotowego – bicie wrzeciona mierzone w pinoli nie przekracza 0,015 mm.
Konstrukcja obrabiarki została przystosowana do wszechstronnej obróbki kątowej dzięki głowicy frezarskiej przechylanej w zakresie ± 60° oraz precyzyjnemu mikrometrycznemu posuwowi pinoli. Maszyna posiada masywny stół krzyżowy o wymiarach 700 x 180 mm z rowkami teowymi i regulowanymi listwami klinowymi w kształcie litery V, a także ergonomiczny panel sterujący z klawiaturą membranową i cyfrowym odczytem parametrów skrawania. Bezpieczeństwo i wygodę operatora gwarantują instalacja 24 V, jasne oświetlenie pola roboczego oraz regulowany ekran ochronny z mikroprzełącznikiem krańcowym.
Wiertarko-frezarka Optimum OPTImill MH 20VLD - cechy:
- Wysoka koncentryczność wrzeciona ≤ 0,015 mm mierzona w pinoli dzięki precyzyjnym łożyskom stożkowym.
- Mocny silnik prądu stałego (DC) ze stałym elektronicznym monitorowaniem parametrów.
- Dwustopniowe przełożenie przekładni zapewniające wydajne i stabilne przenoszenie momentu obrotowego.
- Drobny mikrometryczny posuw ręczny tulei wrzeciona.
- Głowica wiercąco-frezująca z możliwością obustronnego przechyłu w zakresie ± 60°.
- Cyfrowy 3-osiowy wskaźnik położenia DRO 5 oraz cyfrowy odczyt prędkości obrotowej i wysuwu wrzeciona.
- Przejrzysty panel sterujący z przyjazną dla użytkownika, trwałą klawiaturą membranową.
- Masywny, precyzyjnie obrobiony stół krzyżowy z rowkami teowymi i regulowanymi listwami klinowymi w kształcie V.
- Regulowane ograniczniki krańcowe ułatwiające powtarzalną pracę seryjną.
- Możliwość płynnej zmiany kierunku obrotów wrzeciona w prawo i w lewo.
- Zintegrowana lampa maszynowa optymalnie doświetlająca obszar roboczy.
- Bezpieczna instalacja elektryczna zasilana napięciem 24 V oraz łatwo dostępny grzybkowy przycisk awaryjny.
- Ekran ochronny wrzeciona o regulowanej wysokości z mikroprzełącznikiem krańcowym dla maksymalnej ochrony operatora.
Dane techniczne Optimum OPTImill MH 20VLD:
| Dane techniczne: | Optimum OPTImill MH 20VLD |
| Napięcie zasilania | 230 V / 50 Hz |
| Moc silnika S6 | 0,75 kW |
| Zdolność wiercenia w stali (S235JR) | Ø 16 mm |
| Zdolność wiercenia ciągłego w stali (S235JR) | Ø 12 mm |
| Maksymalna średnica głowicy frezującej | Ø 52 mm |
| Maksymalna średnica frezu palcowego | Ø 20 mm |
| Mocowanie we wrzecionie | MK 2 |
| Pochył głowicy | ± 60° |
| Zakres prędkości obrotowych wrzeciona | 100 - 3000 min⁻¹ |
| Liczba trybów prędkości obrotowej | 2, regulacja elektroniczna |
| Wymiary stołu krzyżowego (dł. x szer.) | 700 x 180 mm |
| Maksymalny udźwig stołu frezarskiego | 50 kg |
| Rozmiar / ilość / rozstaw rowków teowych | 12 mm / 3 / 63 mm |
| Odległość wrzeciona od stołu krzyżowego | 255 mm |
| Ręczny posuw w osiach X / Y / Z | 480 / 175 / 210 mm |
| Klasa EMC / Norma | C1 / DIN EN 55011 |
| Wymiary gabarytowe (dł. x szer. x wys.) | 770 x 714 x 917 mm |
| Waga netto | 99 kg |
Optimum OPTImill MH 20VLD - wyposażenie standardowe:
- Narzędzia do obsługi maszyny.
Sprawdź także inne urządzenia do obróbki metalu z naszej oferty, takie jak mobilna wiertarka magnesowa, precyzyjna giętarka do blachy oraz wydajna giętarka do prętów.
