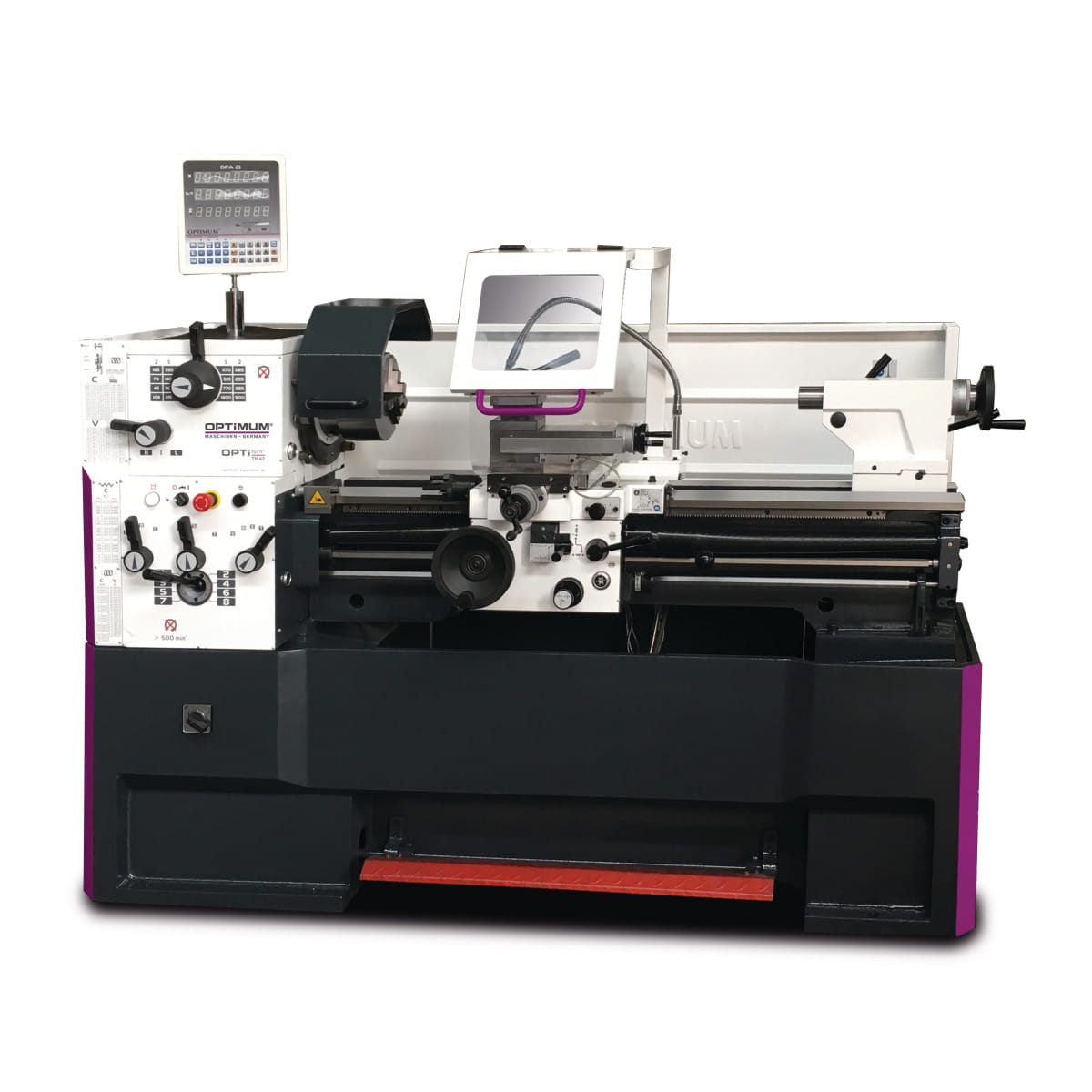

OPTIturn TH 4215D - Tokarka przemysłowa do metalu z cyfrowym wskaźnikiem położenia DPA 21

Precyzyjna tokarka do metalu:

• Precyzyjne tokarki ze śrubami i wałkami pociągowymi, wyrafinowana technika, kompletne wyposażenie, łatwość obsługi
• Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 6
• Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża
• Układ płynu chłodzącego
• Osobny zbiornik na płyn chłodzący, wskaźnik poziomu i oddzielacz oleju; łatwe opróżnianie oraz czyszczenie zgodnie z normami DIN
• Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm
• Wrzeciono główne zanurzone w oleju, hartowane i szlifowane, z 2 regulowanymi precyzyjnymi łożyskami wałeczkowo-stożkowymi
• Gwinty metryczne w zakresie od 0,2 do 14 mm/obr oraz gwinty calowe w zakresie 72 – 2 zwoje na cal uzyskiwane bez konieczności wymiany kół zmianowych, nastawiane dźwignią na panelu obsługi
• Możliwość przełączania biegu prawo-lewo w saniach wzdłużnych
• Smarowanie centralne w saniach wzdłużnych
• Podstawa i łoże maszyny odlewane w jednym kawałku z żeliwa Meehanite
• Osłona śruby pociągowej
• Układ wyłączania awaryjnego uruchamiany pedałem nożnym
• Pokrętła z funkcją automatycznego wyłączania

Model TH 4210D / TH 4215D oferuje:

• Cyfrowy wskaźnik położenia DPA21 prosta w obsłudze klawiatura foliowa, zabezpieczona przed wodą, zamknięta i nieoślepiająca
• Większa dokładność pracy
• Zmniejsza się współczynnik błędów
• Wyświetlanie położenia w 3 osiach
• Każda oś posiada wskazanie na osobnym wierszu wyświetlacza (8-cyfrowe)
• Dołączony czujnik do pomiaru prędkości obrotowej wrzeciona

Wyposażenie standardowe:

• Podtrzymka stała, zakres Ø 15 – 145 mm
• Podtrzymka ruchoma, zakres Ø 10 – 75 mm
• Lampa maszynowa diodowa
• Tuleja redukcyjna MK4/MK6
• Kieł centrujący stały MK4
• Zestaw zmianowych kół zębatych
• Narzędzie sterownicze
• Czterogniazdowy imak nożowy – stalowy maks. 20 mm

Dane techniczne modelu, TH 4215D:

• Napięcie elektryczne: 400 V / 3 Ph ~50 Hz
• Całkowita moc zainstalowania: 4,6 kW
• Moc silnika napędowego: 4,5 kW
• Stożek wrzeciona: MK 6
• Końcówka wrzeciona (mocowanie uchwytu): Camlock DIN ISO 702-2 nr 6
• Przelot wrzeciona: Ø 52 mm
• Wysokość mocowania narzędzi w cztero- gniazdowym imaku nożowym: maks. 20 x 20 mm
• Moc pompy płynu chłodzącego: 100 W
• Wysokość kłów: 210 mm
• Rozstaw w kłach: 1 500 mm
• Maks. średnica toczenia nad łożem: 420 mm
• Maks. średnica toczenia nad saniami poprzecznymi: 250 mm
• Maks. średnica toczenia po wyjęciu mostka: 590 mm
• Długość toczenia w wybraniu mostka: 260 mm
• Szerokość łoża: 250 mm
• Prędkość obrotowa wrzeciona: 45 – 1.800 min-1
• Liczba stopni: 16 stopni
• Przesuw sań górnych: 140 mm
• Przesuw suportu poprzecznego: 230 mm
• Posuwy wzdłużne: 0,05 – 1,7 mm/obr (17 posuwów)
• Posuwy poprzeczne: 0,025 – 0,85 mm/obr (17 posuwów)
• Gwinty metryczne: 0,2 – 14 mm/obr (39 skoków)
• Gwinty calowe: 72 – 2 Gg/cal (45 skoków)
• Koła podziałowe: 8 – 44 (21 zwojów)
• Gwinty modułowe: 0,3 – 3,5 mm π (18 gwint)
• Mocowanie w tulei konika: MK 4
• Średnica/wysuw tulei konika: Ø 50 mm / 120 mm

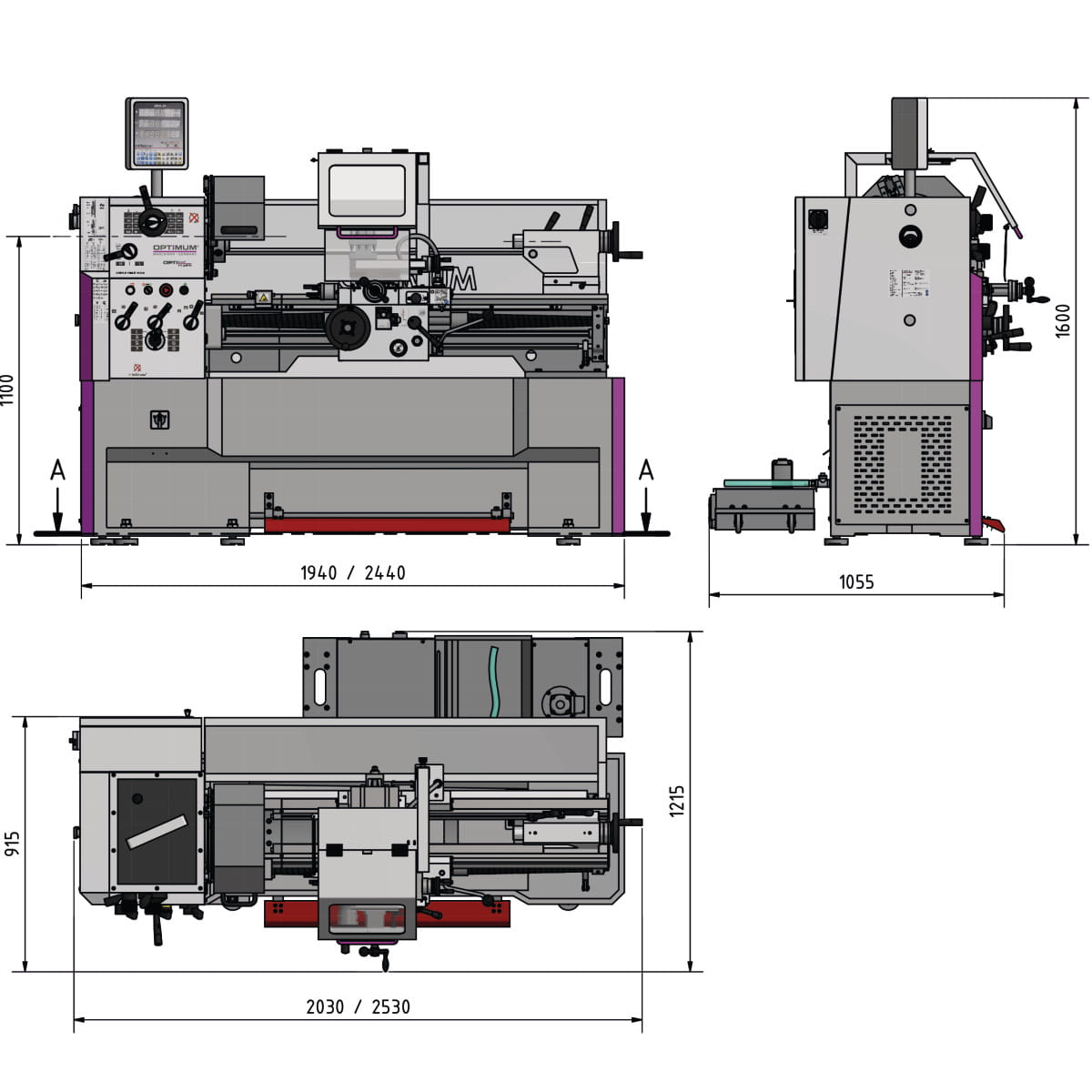

• Długość: 2 525 mm
• Szerokość x wysokość: 915 x 1.615 mm
• Ciężar netto: 1 340 kg
