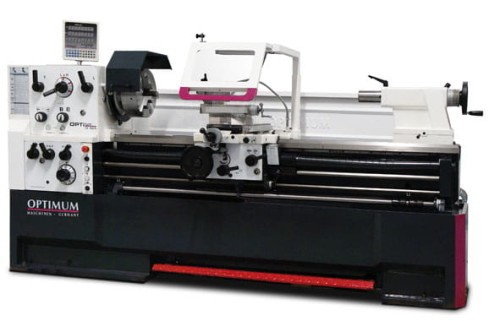

Optimum / Optiturn TH 5620D - Precyzyjna tokarka do metalu z cyfrowym wskaźnikiem położenia DPA 21

Optimum TH 5620D - cechy:

• Optimum TH 5620 to precyzyjna tokarka z wbudowanym wyświetlaczem cyfrowym DPA 21.
• Model posiada hartowane oraz szlifowane prowadnice z wysokiej jakości materiału.
• Mocowanie we wrzecionie typu Camlock DIN ISO 702-2 Nr. 8.
• System chłodzenia Optiturn TH 5620 posiada oddzielny zbiornik na płyn chłodzący, wyposażony dodatkowo w separator oleju oraz wskaźnik poziomu.
• Opróżnianie i czyszczenie jest niezwykle łatwe oraz zgodne z DIN.
• Gwarantowana dokładność współosiowości wrzeciona Optiturn TH 5620 ‹0,015 mm.
• Model wyposażony jest w 2 przełączniki: awaryjnego zatrzymania oraz ochrony silnika.
• Wyłącznik główny jest odpowiednio zabezpieczony za pomocą zamknięcia.
• Model może obracać się w prawo i lewo.
• Optimum TH 5620 posiada smarowanie centralne oraz nożny wyłącznik awaryjny.
• Elektronika wykonana została przez firmę Siemens.
• Podczas gwintowania widoczna jest specjalna skala pomiarowa.
• Dzięki uchwytowi SWH 7-C możliwa jest szybka wymiana narzędzi.
• Lampa fluorescencyjna zintegrowania z Optiturn TH 5620 pozwala dokładnie naświetlić miejsce pracy.
• Przekładnie i wałki w kąpieli olejowej.
• Hartowane i szlifowane koła zębate i wałki.
• Model wyprodukowany przez Optimum - lidera na zachodnim rynku.

Cyfrowy wskaźnik położenia DPA 21:

• Wskaźnik prędkości obrotowej
• Wyraźna redukcja czasów produkcji
• Większa dokładność pracy
• Zmniejsza się współczynnik błędów
• Liniały pomiarowe

Wyposażenie standardowe:

• Podtrzymka stała, maks. średnica detalu 165 mm
• Podtrzymka ruchoma, maks. średnica detalu 95 mm
• Lampa maszynowa diodowa
• Tuleja redukcyjna MK5/MK7
• Kieł centrujący stały MK5
• Głowica imaka stalowego, szybkozmiennego SWH 7-C
• Imak stalowy 32 x 150mm, typ D do noży czworokątnych
• Zegar do gwintów
• Zestaw zmianowych kół zębatych
• Narzędzie sterownicze

Dane techniczne Optiturn TH 5620D:

• Moc silnika 50 Hz: 8,5 kW 400 V
• Moc silnika wrzeciona 50 Hz: 7,5 kW 400 V
• Wysokość kłów: 280 mm
• Rozstaw kłów: 2000 mm
• Maks. średnica toczenia-Ø nad łożem maszyny: 560 mm
• Maks. średnica toczenia-Ø nad suportem 355 mm
• Maks. średnica toczenia-Ø: 790 mm
• Szerokość łoża: 350 mm
• Obroty wrzeciona: 25 - 1.600 min-1
• Liczba zakresów prędkości: 12
• Stożek wrzeciona: MK 7
• System mocowania we wrzecionie: Camlock DIN ISO 702-2 Nr. 8
• Przesuw suportu wzdłużnego: 130 mm
• Przesuw suportu poprzecznego: 316 mm
• Stożek konika: MK 5
• Konik - wysuw tulei: 130 mm
• Posuw wzdłużny: 0,059 - 1,646 mm/U; 35 posuwy
• Posuw poprzeczny infeed: 0,020 - 0,573 mm/U; 35 posuwy
• Podział gwintu - metryczny: 0,2 - 14 mm/U; 47 ustawień gwintu
• Podział gwintu - calowy: 112 - 2 Gg/1; 60 ustawień gwintu
• Gwint stożkowy: 4 - 112; 50 ustawień gwintu
• Gwint modułowy: 0,1 - 7; 34 ustawienia gwintu
• Wysokość gniazda nożowego: maks. 25 mm x 25 mm
• Wymiary: 3.340 x 1.150 x 1460 mm
• Waga netto: 2720 kg
