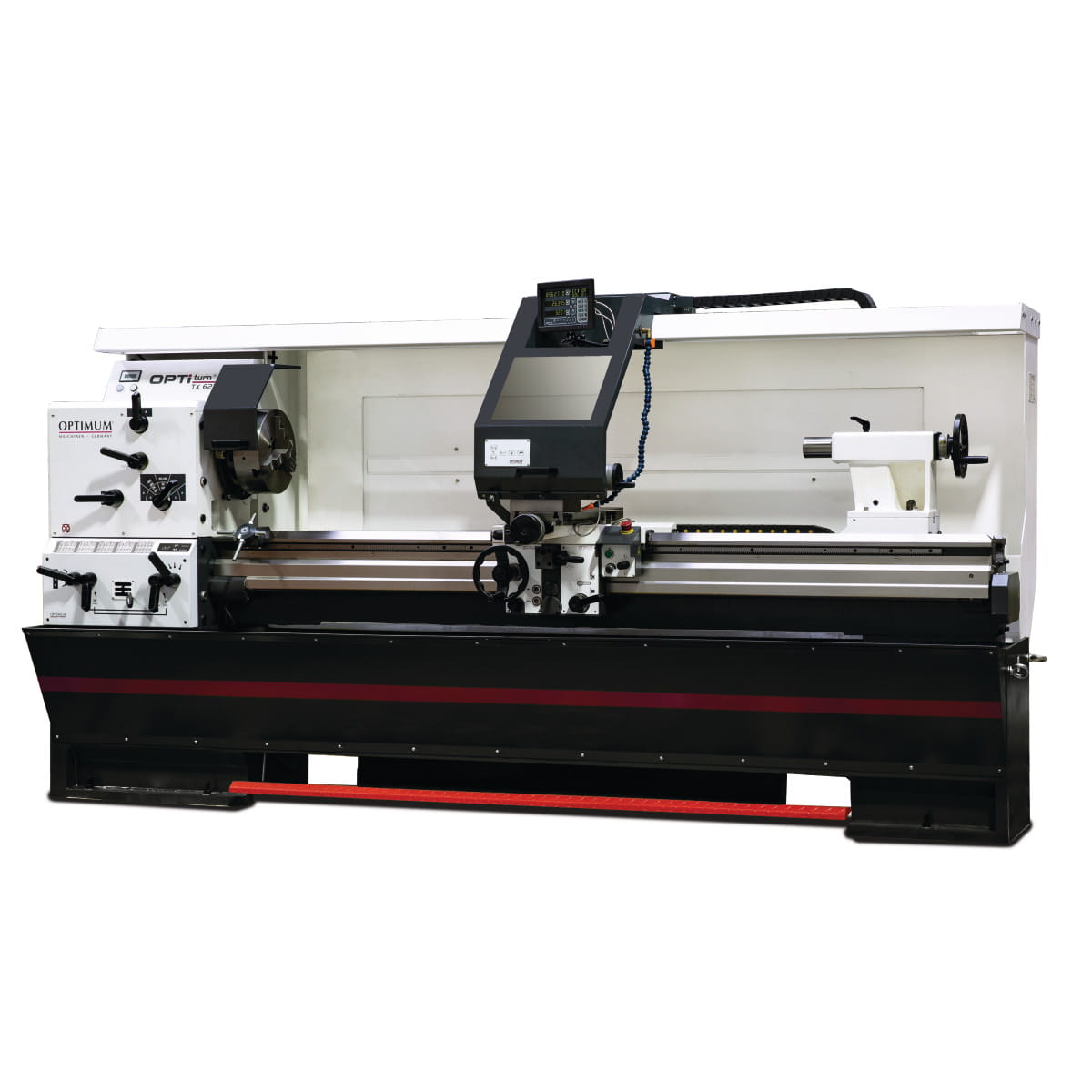

Optimum OPTIturn TX 6222V Precyzyjna tokarka do prowadnic i dyszli
Dostępność:
na wyczerpaniu
Wysyłka w:
3 dni
Cena netto:
162 059,00 zł
Cena brutto:
Produkt na Zapytanie
dodaj do przechowalni
Ocena:
0
0
Producent:
Kod produktu:
3432465
Opis
OPIS
- Silnie użebrowane żeliwne łoże maszyny
- Jednoczęściowa stalowa podstawa maszyny
- Wysoka sztywność obudowy wrzeciennika dzięki silnie użebrowanemu żeliwu 25GG
- Precyzyjnie obrobiony suport
- Wały na łożyskach igiełkowych, wszystkie elementy smarowane w kąpieli olejowej
- Prowadnice łoża hartowane i precyzyjnie szlifowane

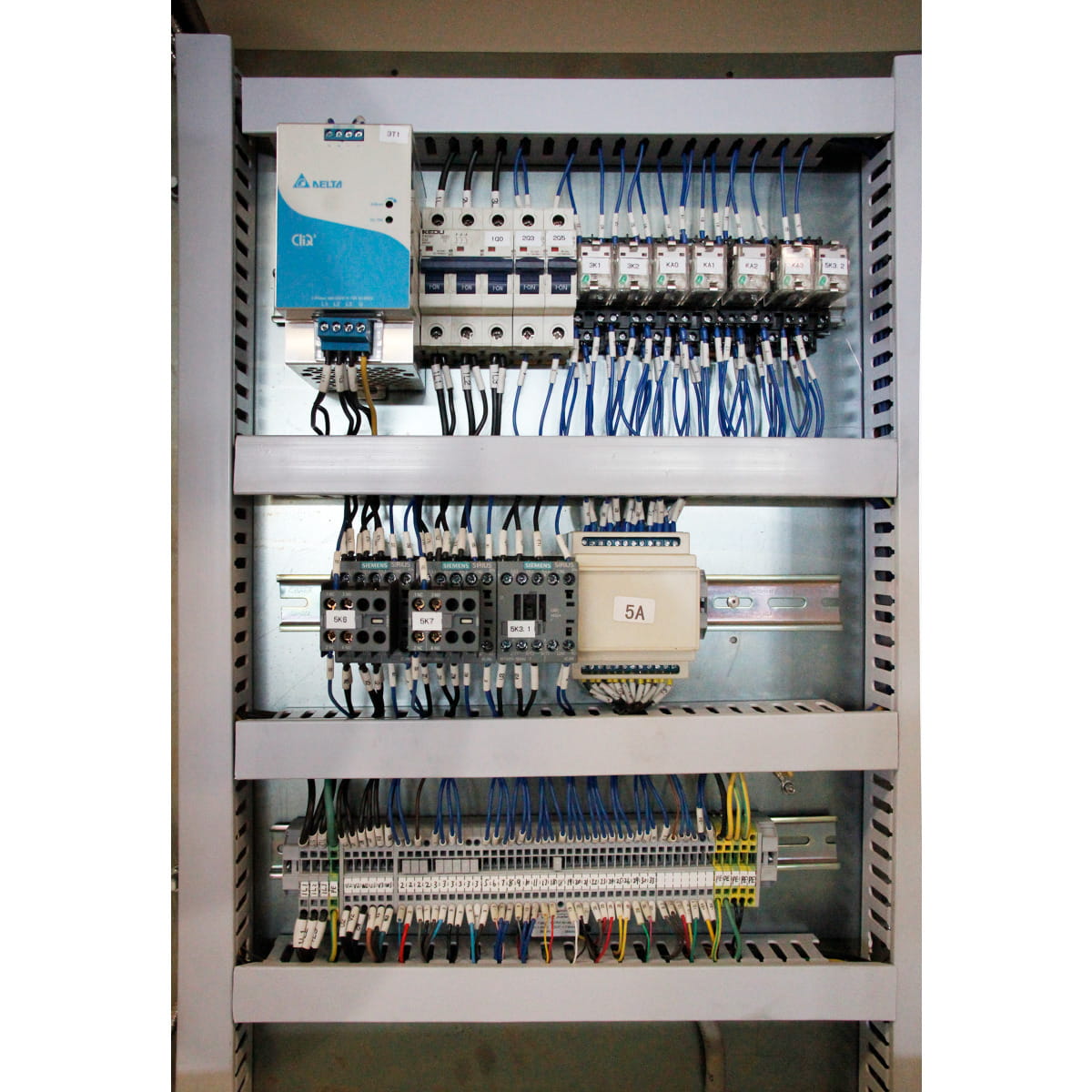

- Dostęp do wszystkich elektronicznych elementów sterujących centralnie
- Wszystkie koła zębate
- Wszystkie elektroniczne elementy sterujące są dostępne centralnie
- Wszystkie koła zębate przekładni posuwu wykonane są ze stali, hartowanej i precyzyjnie szlifowanej
- Przekładnie ręczne odsprzężone i przetestowane zgodnie z normą EN 23125
- Przełącznik dwukanałowy prawy/lewy przetestowany zgodnie z normą EN 23125
- Przełącznik z kalkulacją cyklu życia, przetestowany zgodnie z normą EN ISO 13849
- System chłodzenia z oddzielnym 50 litrowym zbiornikiem chłodziwa ze wskaźnikiem poziomu i separatorem oleju; łatwe i kompletne opróżnianie i czyszczenie zgodnie z normą DIN
- Kompletna osłona wodzików i dyszla
- Kompletne oświetlenie obszaru roboczego
- Hartowane i szlifowane wrzeciono czołowe zapewnia ogromną dokładność i trwałość
- Wysokie usuwanie wiórów podczas obróbki zgrubnej nie stanowi problemu dzięki dużej wydajności usuwania wiórów
- Zamykana osłona przed wiórami porusza się wraz z prowadnicą łoża ze zintegrowanym wskaźnikiem położenia i wężem chłodziwa, Przesuwana ręcznie
- Nie ma konieczności wymiany przekładni
- . Z zabezpieczeniem przed jednoczesnym uruchomieniem gwintownika i posuwu
- Silnik hamowany elektronicznie
- Elektroniczne odcięcie posuwu osi Z
- Elektroniczne odcięcie pozycji z poczwórnym ogranicznikiem pozycji .
- Trójszczękowy uchwyt tokarski w wyposażeniu standardowym
- Szybkozmienny stalowy uchwyt SWH 7-C
- Uchwyt stalowy 32 x 130 typ D dla dłuta kwadratowego 25 mm

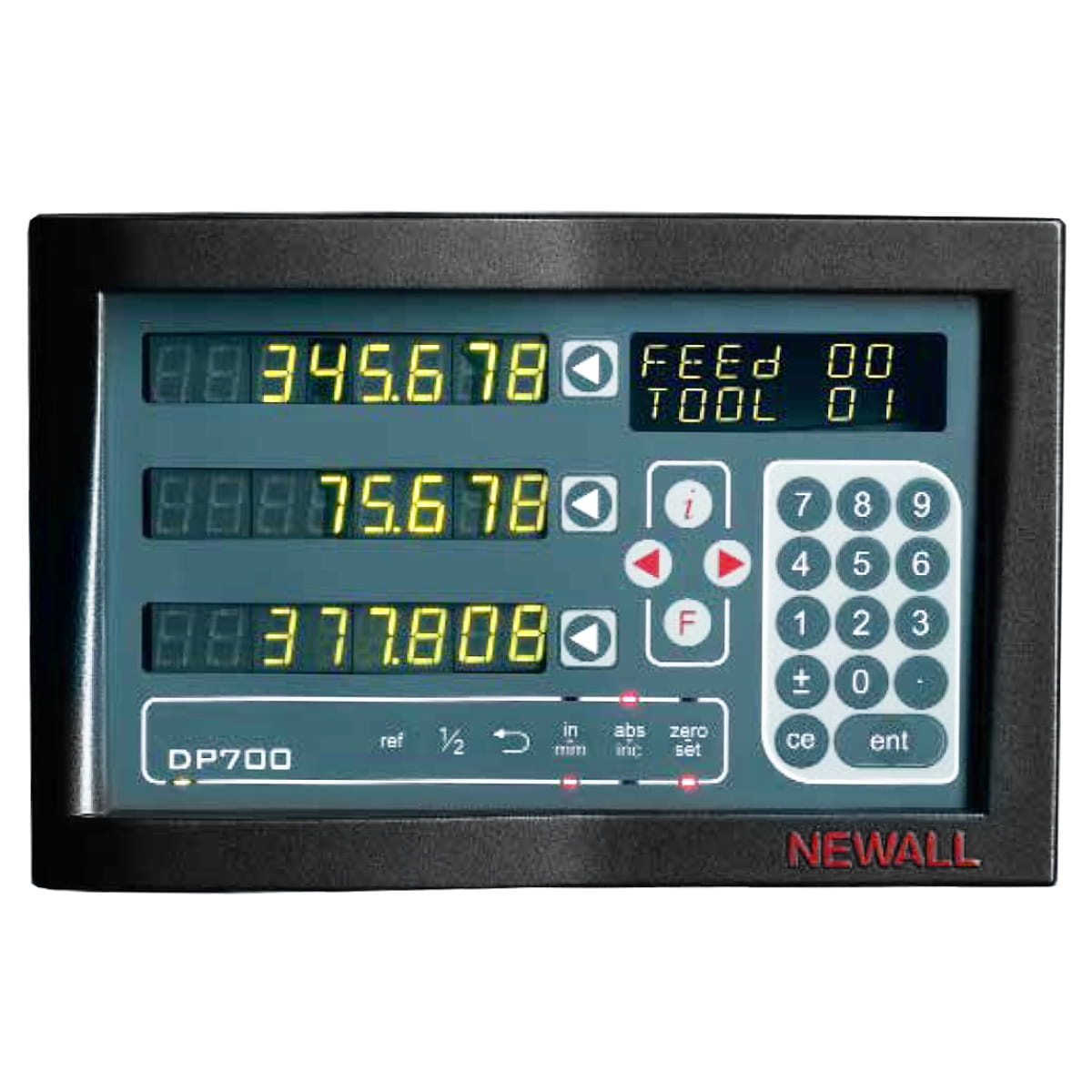

- Cyfrowy wskaźnik położenia DP700
DANE TECHNICZNE
Wymiary i wagi

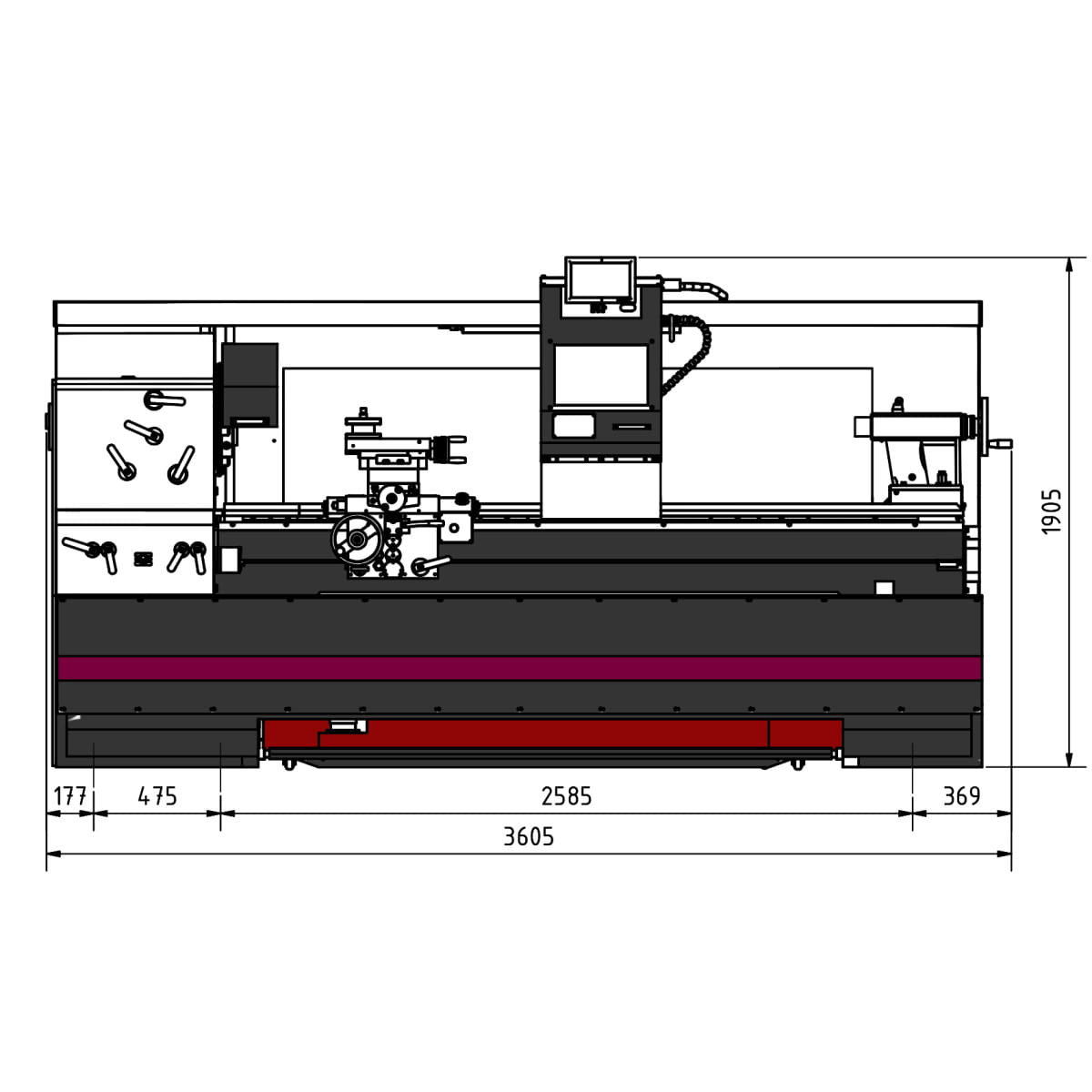

Długość (produktu) ok.
3605mm

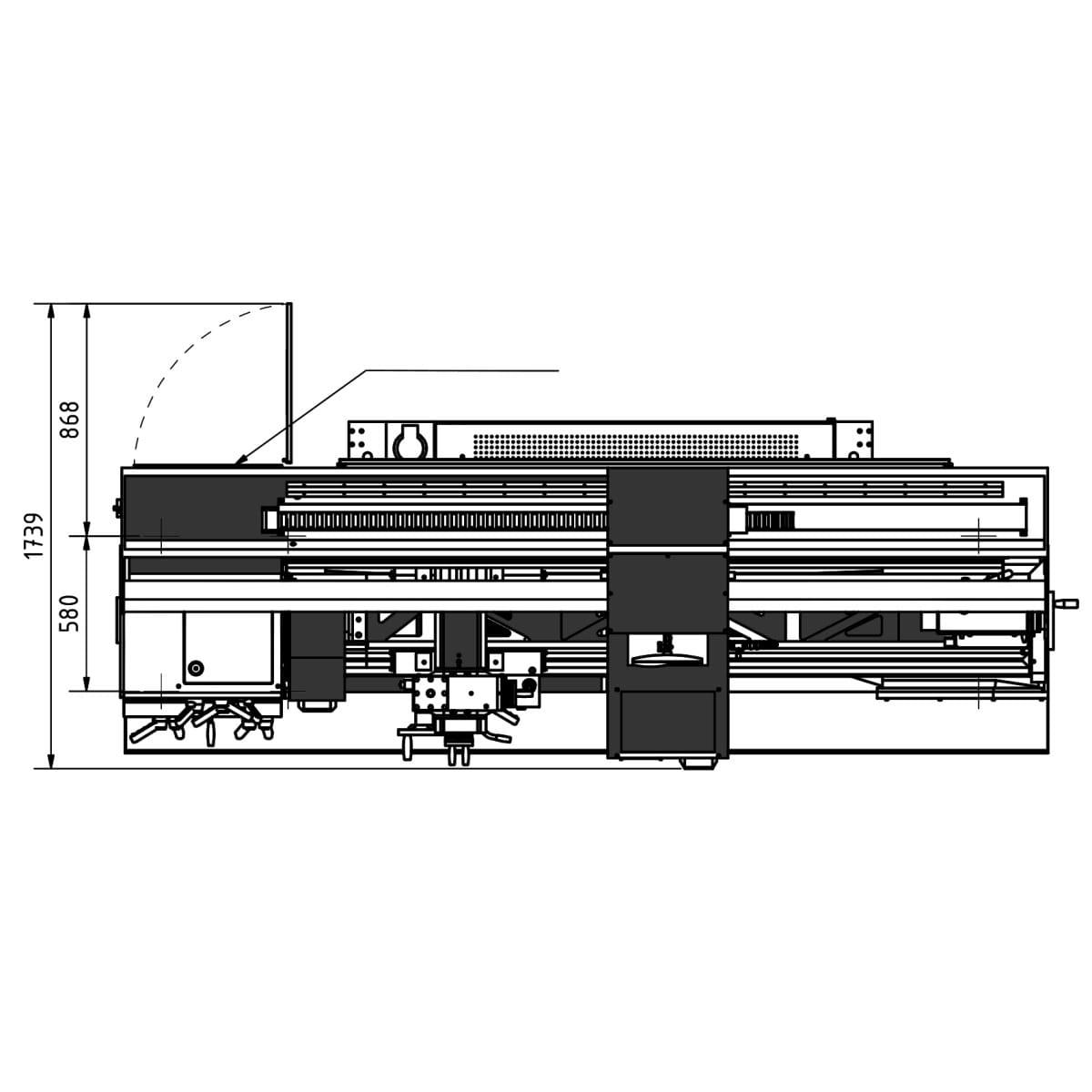

Szerokość/głębokość (produkt) ok.
1739mm
Wysokość (produktu) ok.
1905mm
Waga (netto) ok.
2800kg
Obszary pracy
Wysokość środka
310mm
Najwyższy poziom
2225mm
Przechylanie się nad łożem maszyny
620mm
Średnica huśtawki w moście łóżka
880mm
Średnica wychylenia nad prowadnicą wzdłużną
580mm
Przechylanie się nad ślizgiem poprzecznym
424mm
długość zawracania w moście łóżkowym
231mm
Zakres prędkości
Liczba zakresów prędkości
2 x 3Etapy
Zakres prędkości
14 – 1800min¯¹
Dane elektryczne
Moc silnika napędowego
11kW
Napięcie zasilania
400V
Częstotliwość sieci
50Hz
System środków chłodząco-smarujących
System chłodziwa Moc pompy chłodziwa
0,1kW
Wrzeciono
Uchwyt wrzeciona
Camlock DIN ISO 702-2 Nr. 8
Uchwyt stalowy
SWH 7-C
Otwór wrzeciona/ przejście wrzeciona Średnica
105mm
Stożek wrzeciona
MT 7
Tailstock
Mocowanie na koncie tylnym
MT 5
suw dudki konikowej
180mm
Średnica dudki ogonowej
72mm
Pochylenia
Metryka nachylenia
0,5 – 15mm/U
Liczba boisk Metryczna
55
Skok calowy
60 – 2Gg/1"
Liczba boisk Cale
55
Skok Diametralny Skok
120 – 4Gg/π
Liczba podziałek Podziałka śr.
55
Skok modułu gwintu
0,25 – 7,5mm x π
Liczba skoków Gwint modułu
55
Skok śruby prowadzącej
6mm
Ścieżka poprzeczna
Przesuw górnej zasuwy
170mm
Przesunięcie wózka krzyżowego
350mm
Przesuwanie się zjeżdżalni łóżka
2000mm
Posuw
Zakres posuwu wzdłużnego
0,05 – 1,5mm/U
Liczba posuwów wzdłużnych
55
Zakres posuwu planarny
0,025 – 0,75mm/U
Liczba planów żywieniowych
55
Silnik paszowy Moc napędowa
Silnik posuwu Moc napędu
0,55kW
Podłączenie elektryczne
Całkowite podłączone obciążenie
12kW
ZAWARTOŚĆ DOSTAWY
- Uchwyt tokarski trójszczękowy Ø 315 mm nr kat. 8
- Punkt centrujący nieobrotowy MK 5 długi
- Punkt centrujący nieobrotowy MK 5 krótki
- Uchwyt szybkozmienny stalowy SWH 7 8
- Punkt centrujący nieobrotowy MK 5 długi
- Punkt centrujący nieobrotowy MK 5 krótki
- Uchwyt stalowy szybkowymienny SWH 7-C
- Uchwyt stalowy do dłuta czworokątnego 32 x 130 typ D do dłuta czworokątnego 25 mm
- Początkowe napełnianie maszyny olejem wysokiej jakości
- Tuleja redukcyjna MK 7 / MK 5
- Narzędzie do obsługi
