Optimum TH 3610 - Kompletnie wyposażone tokarki dla mechaników
Dostępność:
na wyczerpaniu
Wysyłka w:
3 dni
Opis
Opis:

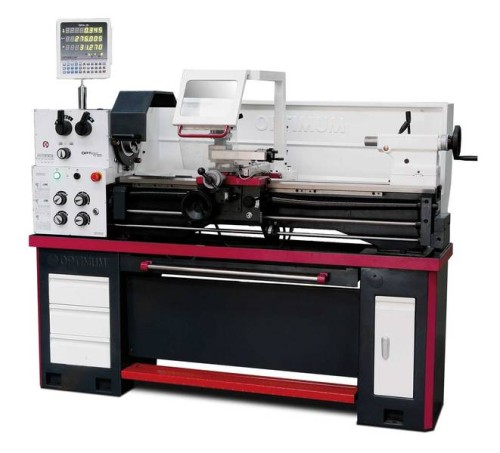

- Ilustracja przedstawia model OptiTurn TH 3610D ze standardowym cyfrowym wskaźnikiem położenia
- Indukcyjnie hartowane i szlifowane prowadnice łoża
- Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 5
- Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm
- Koła zębate i wałki hartowane i szlifowane, w łożyskach precyzyjnych, zanurzone w oleju

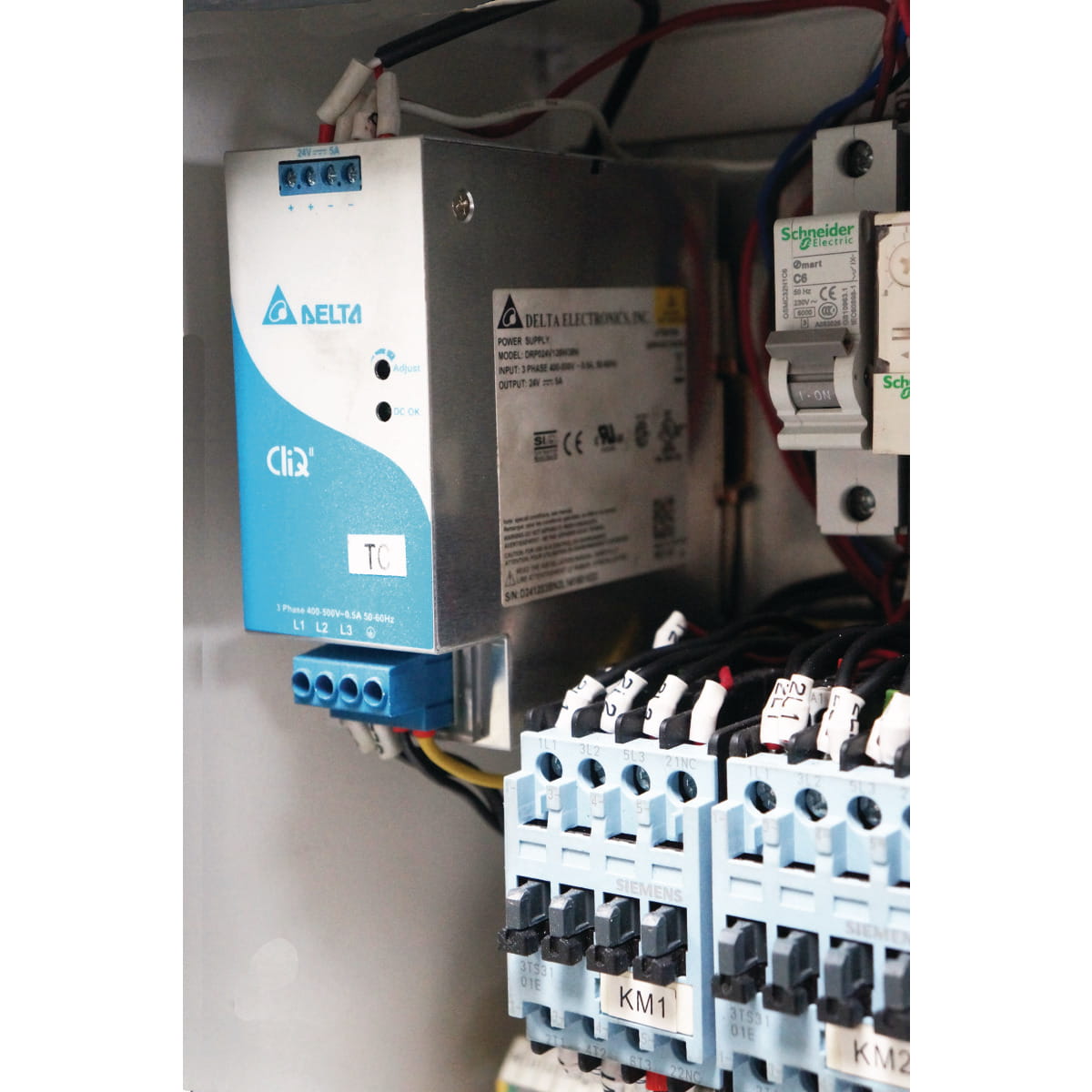

- Wyłącznik ochronny silnika, zamykany włącznik główny
- Przełącznik prawo-lewo na saniach wzdłużnych
- Osłona śruby pociągowej
- Podstawa maszyny ze schowkami na narzędzia z lewej i prawej strony
- Wyciągana wanna na wióry do szyn prowadzących
- Układ wyłączania awaryjnego uruchamiany nogą
- Pokrętła z funkcją automatycznego wyłączania
TH 3610D:
- Cyfrowy wskaźnik pozycji DPA 21
- Prosta w obsłudze klawiatura foliowa, zabezpieczona przed wodą, zamknięta i nieoślepiająca
- Większa dokładność pracy
- Zmniejsza się współczynnik błędów
- Każda oś posiada wskazanie na osobnym wierszu wyświetlacza (8-cyfrowe)
- Liniały pomiarowe
Wyposażenie standardowe:
- Podtrzymka stała do detali o maks. średnicy 100 mm
- Podtrzymka ruchoma do detali o maks. śred. 95 mm
- Lampa maszynowa diodowa
- Tuleja redukcyjna MK3/MK5
- Dwa stałe kły centrujące MK3
- Czterogniazdowy imak nożowy – stalowy
- Zestaw zmianowych kół zębatych
- Narzędzie sterownicze
Dane techniczne: | TH 3610 |
Napięcie elektryczne: | 400 V / 3 Ph ~50 Hz |
Moc silnika napędowego: | 1,5 KW |
Stożek wrzeciona: | MK 6 |
Końcówka wrzeciona (mocowanie uchwytu): | Camlock DIN ISO 702-2 nr 5 |
Przelot wrzeciona: | Ø 52 mm |
Maks. przekrój mocowania narzędzia w cztero-gniazdowym imaku nożowym: | max. 16 mm |
Wysokość kłów: | 180 mm |
Rozstaw w kłach: | 980 mm |
Maks. średnica toczenia nad łożem: | 356 mm |
Maks. średnica toczenia nad saniami poprzecznymi: | - |
Maks. średnica toczenia po wyjęciu mostka: | 516 mm |
Długość toczenia w wybraniu mostka: | 160 mm |
Szerokość łoża: | 187 mm |
Prędkość obrotowa wrzeciona: | 70 – 2.000 min-1 |
Liczba stopni: | 8 stopni |
Przesuw sań górnych / suportu poprzecznego: | 100 mm/ 170 mm |
Posuwy wzdłużne: | 0.052 – 1.392 mm/obr (32 posuwy) |
Posuwy poprzeczne: | 0,014 – 0,38 mm/obr (32 posuwy) |
Gwinty metryczne: | 0,4 – 7 mm/obr (26 skoków) |
Gwinty calowe: | 56 – 4 Gg/cal (34 skoków) |
Mocowanie w tulei konika: | MK 3 |
Średnica / wysuw tulei konika: | Ø 42 mm / 120 mm |
Długość x szerokość x wysokość: | 1.930 x 725 x 1.350 / 1.620 mm |
Ciężar netto: | 610 kg |
