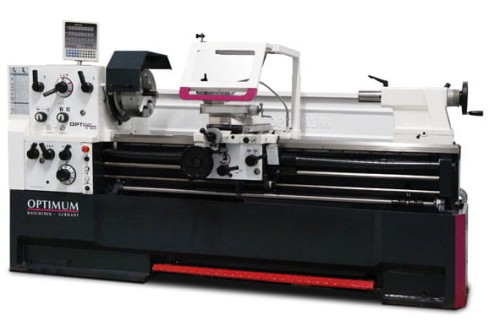

Optimum TH 5630D - Precyzyjna tokarka do metalu z cyfrowym wskaźnikiem położenia DPA 21

Ciężka tokarka z cyfrowym wskaźnikiem położenia DPA 21 i szybkozmiennym imakiem stalowym:

• Tokarka z wyświetlaczem cyfrowym DPA 21
• Hartowane i szlifowane prowadnice
• Mocowanie we wrzecionie: Camlock DIN ISO 702-2 Nr. 8
• System chłodzenia z oddzielnym zbiornikiem na płyn chłodzący, wyposażony w wskaźnik poziomu i separator oleju
• Łatwe opróżniane i czyszczenie zgodnie z DIN
• Gwarantowana dokładność współosiowości wrzeciona ‹0.015 mm
• Przełącznik awaryjnego zatrzymania
• Przełącznik ochrony silnika
• Zamykany wyłącznik główny
• Obroty prawe - lewe
• Smarowanie centralne
• Nożny wyłącznik awaryjny
• Elementy elektryczne firmy Siemens
• Skala pomiarowa podczas gwintowania
• Szybka wymiana narzędzia: Uchwyt SWH 7-C
• Zintegrowana lampa fluorescencyjna o dużych rozmiarach
• Przekładnie i wałki w kąpieli olejowej
• Hartowane i szlifowane koła zębate i wałki

Cyfrowy wskaźnik położenia DPA 21:

• Wskaźnik prędkości obrotowej
• Wyraźna redukcja czasów produkcji
• Większa dokładność pracy
• Zmniejsza się współczynnik błędów
• Liniały pomiarowe

Wyposażenie standardowe:

• Podtrzymka stała, maks. średnica detalu 165 mm
• Podtrzymka ruchoma, maks. średnica detalu 95 mm
• Lampa maszynowa diodowa
• Tuleja redukcyjna MK5/MK7
• Kieł centrujący stały MK5
• Głowica imaka stalowego, szybkozmiennego SWH 7-C
• Imak stalowy 32 x 150mm, typ D do noży czworokątnych
• Zegar do gwintów
• Zestaw zmianowych kół zębatych
• Narzędzie sterownicze

Dane techniczne modelu, TH 5630D:

• Moc silnika 50 Hz: 8,5 kW 400 V
• Moc silnika wrzeciona 50 Hz: 7,5 kW 400 V
• Wysokość kłów: 280 mm
• Rozstaw kłów: 3000 mm
• Maks. średnica toczenia-Ø nad łożem maszyny: 560 mm
• Maks. średnica toczenia-Ø nad suportem 355 mm
• Maks. średnica toczenia-Ø: 790 mm
• Szerokość łoża: 350 mm
• Obroty wrzeciona: 25 - 1.600 min-1
• Liczba zakresów prędkości: 12
• Stożek wrzeciona: MK 7
• System mocowania we wrzecionie: Camlock DIN ISO 702-2 Nr. 8
• Przesuw suportu wzdłużnego: 130 mm
• Przesuw suportu poprzecznego: 316 mm
• Stożek konika: MK 5
• Konik - wysuw tulei: 130 mm
• Posuw wzdłużny: 0,059 - 1,646 mm/U; 35 posuwy
• Posuw poprzeczny infeed: 0,020 - 0,573 mm/U; 35 posuwy
• Podział gwintu - metryczny: 0,2 - 14 mm/U; 47 ustawień gwintu
• Podział gwintu - calowy: 112 - 2 Gg/1; 60 ustawień gwintu
• Gwint stożkowy: 4 - 112; 50 ustawień gwintu
• Gwint modułowy: 0,1 - 7; 34 ustawienia gwintu
• Wysokość gniazda nożowego: maks. 25 mm x 25 mm
• Wymiary: 4.340 x 1.150 x 1460 mm
• Waga netto: 3.000 kg
