Optimum OPTIturn TH 4010D - Tokarka do metalu

Kompletnie wyposażona tokarka z precyzją i dużą mocą:

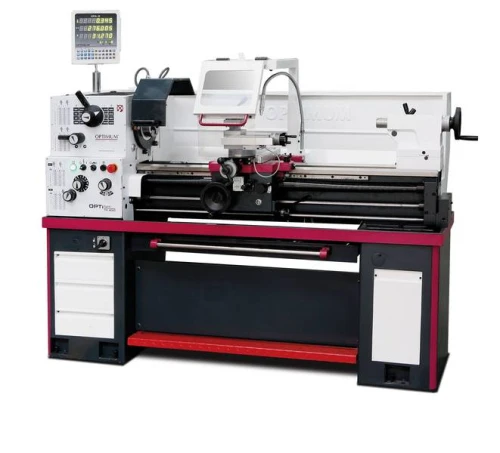

• Ilustracja przedstawia OptiTurn TH 4010D ze cyfrowym wskaźnikiem położenia
• Kompletnie wyposażone tokarki dla mechaników
• Imponujące precyzją i mocą
• TH 4010D z cyfrowym wskaźnikiem położenia DPA 21
• TH 4010V z bezstopniowo regulowaną prędkością obrotową za pomocą przemiennika częstotliwości firmy Siemens
• Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża
• Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 5
• Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm
• Koła zębate i wały hartowane i szlifowane, w łożyskach precyzyjnych, zanurzone w oleju
• Wyłącznik ochronny silnika (TH 4010 / TH 4010D)

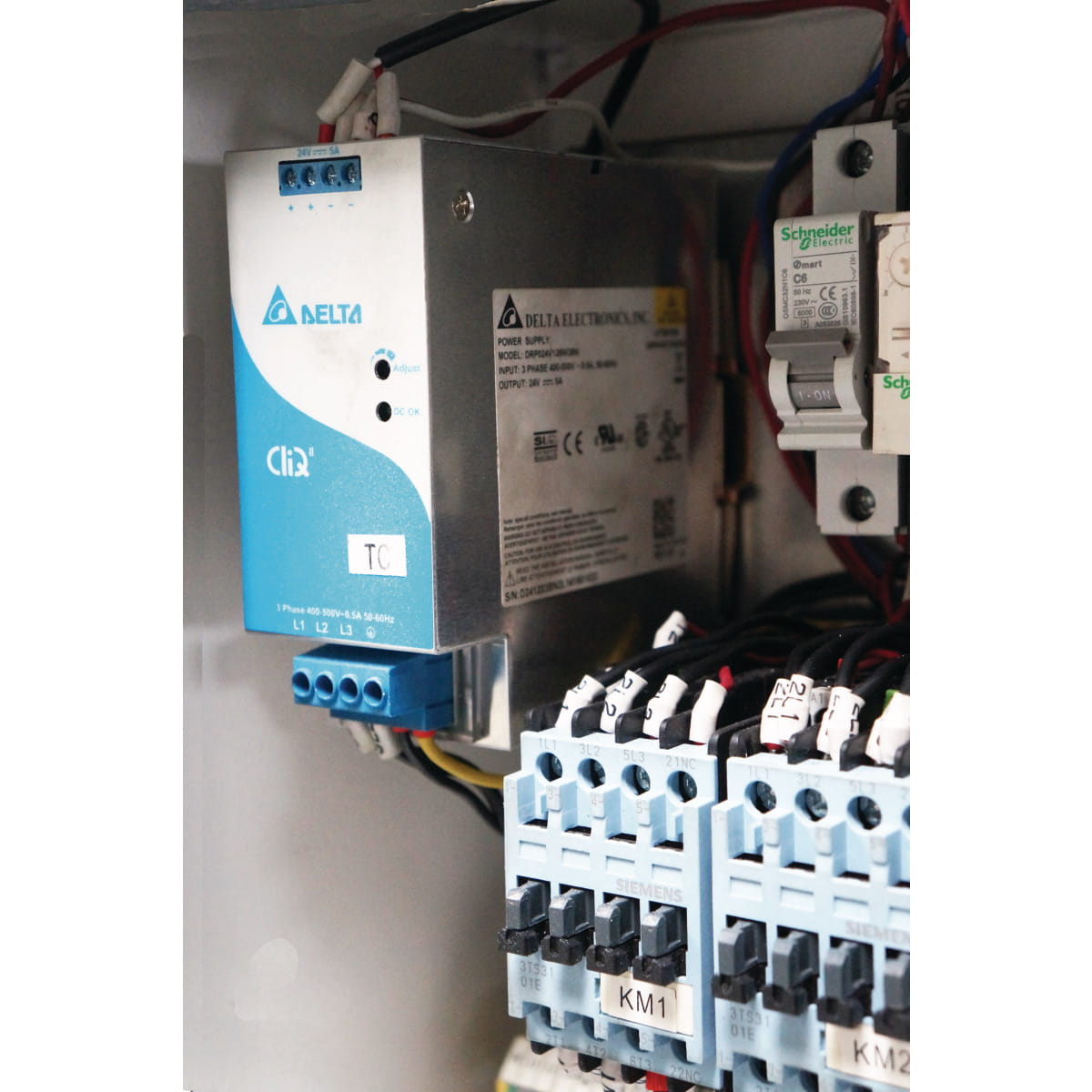

• Układ elektryczny DC 24 V
• Zamykany włącznik główny
• Przełącznik prawo-lewo na saniach wzdłużnych
• Wyciągana wanna na wióry do szyn prowadzących
• Pokrętła z funkcją automatycznego wyłączania
• Układ wyłączania awaryjnego uruchamiany pedałem nożnym

Model TH 4010D / TH 4010V oferuje:

• Cyfrowy wskaźnik pozycji DPA21
• Prosta w obsłudze klawiatura foliowa, zabezpieczona przed wodą, zamknięta i nieoślepiająca
• Większa dokładność pracy
• Zmniejsza się współczynnik błędów
• Każda oś posiada wskazanie na osobnym wierszu wyświetlacza (8-cyfrowe)
• Liniały pomiarowe

Model TH 4010V oferuje:

• Głowica imaka stalowego szybkozmiennego SWH 3 – E
• Wymienny imak stalowy 20 x 100mm, typ D do noży czworokątnych

Wyposażenie standardowe:

• Podtrzymka stała, zakres Ø 5 – 85 mm
• Podtrzymka ruchoma, zakres Ø 5 – 65 mm
• Lampa maszynowa diodowa
• Tuleja redukcyjna MK3/MK5
• Dwa stałe kły centrujące MK3
• Zestaw zmianowych kół zębatych
• Narzędzie sterownicze

Wyposażenie standardowe , dodatkowe przy modelu TH 4010 / TH 4010D:

• Czterogniazdowy imak nożowy – stalowy

Wyposażenie standardowe , dodatkowe przy modelu  TH 4010V:

• Głowica imaka stalowego szybkozmiennego SWH 3-E
• Wymienny imak stalowy 20 x 100mm, typ D do noży czworokątnych

Dane techniczne modelu, TH 4010D:

• Napięcie elektryczne: 400 V / 3 Ph ~50 Hz
• Moc silnika napędowego: 2,4 kW
• Stożek wrzeciona: MK 6
• Końcówka wrzeciona (mocowanie uchwytu): Camlock DIN ISO 702-2 nr 5
• Przelot wrzeciona: Ø 52 mm
• Maks. przekrój mocowania narzędzia w cztero-gniazdowym imaku nożowym: max. 16 mm
• Wysokość kłów: 205 mm
• Rozstaw w kłach: 1 000 mm
• Maks. średnica toczenia nad łożem: 410 mm
• Maks. średnica toczenia nad saniami poprzecznymi: -
• Maks. średnica toczenia po wyjęciu mostka: 540 mm
• Długość toczenia w wybraniu mostka: 165 mm
• Szerokość łoża: 206 mm
• Prędkość obrotowa wrzeciona: 45 – 1.800 min-1
• Liczba stopni: 16 stopni
• Przesuw sań górnych / suportu poprzecznego: 100 mm/ 195 mm
• Posuwy wzdłużne: 0,043 – 0,653 mm/obr (48 posuwy)
• Posuwy poprzeczne: 0,015 – 0,206 mm/obr (48 posuwy)
• Gwinty metryczne: 0,4 – 7 mm/obr (42 skoków)
• Gwinty calowe: 70 – 4 Gg/cal (42 skoków)
• Mocowanie w tulei konika: MK 3
• Średnica / wysuw tulei konika: Ø 45 mm / 130 mm
• Długość x szerokość x wysokość: 1.920 x 740 x 1.222 /1.555 mm
• Ciężar netto: 750 kg
